Kontaktwickler

Automatischer Umfangswickler SW - E




Kontaktwickler SW-1500 E

Merkmale


Rollendurchmesser:  max. 1.500 mm

Rollengewicht: max. 1.000 kg

Materialbreite: max. 2.000 mm

Geschwindigkeit: max. 150 m/min

Rollenaufnahme auf Wickelwellen
ab 76,2 mm (3“) Hülseninnendurchmesser

Automatischer Rollenwechsel
auf mit Klebeband präparierte Hülsen bis zur maximalen Produktionsgeschwindigkeit

Kontaktwalzenanordnung
für Kontaktwicklung



Durch den kompakten und auf die wesentlichen Funktionen ausgerichteten Aufbau ist es gelungen, einen kostengünstig automatisch arbeitenden Kontaktwickler zu schaffen, der in der Basisversion mit nur einem Antrieb auskommt und dennoch alle aktuellen Anforderungen an einen modernen und sicheren Aufwickler erfüllt.

Folgende Vorteile zeichnen den Umfangswickler SW - E aus:

  • Automatischer Rollenwechsel bei voller Produktionsgeschwindigkeit auf klebend präparierte Hülsen
  • Optimale Wickelbedingungen durch Kontaktwicklung von der ersten bis zur letzten Lage, hierdurch auch kein seitliches Verlaufen bei Mehrnutzenwicklung
  • Aufwickelzugkraft und Kontaktdruck jeweils mit Kennlinie vorwählbar
  • Kompakte Bauweise, dadurch sind große Fertigrollendurchmesser auf kleinstem Raum möglich



Videosequenzen Umfangswickler SW - E


Dieses Video wird bei Aktivierung von Google YouTube nachgeladen.
Es gelten die Datenschutzerklärungen von Google.



Dieses Video wird bei Aktivierung von Google YouTube nachgeladen.
Es gelten die Datenschutzerklärungen von Google.



Die Details im Überblick

Kontaktwickler SW-1500 E
Wickelvorgang


Kontaktwickler SW-1500 E - Wellenmagazin
Wickelwellen-Magazin oberhalb des Wickelschlittens

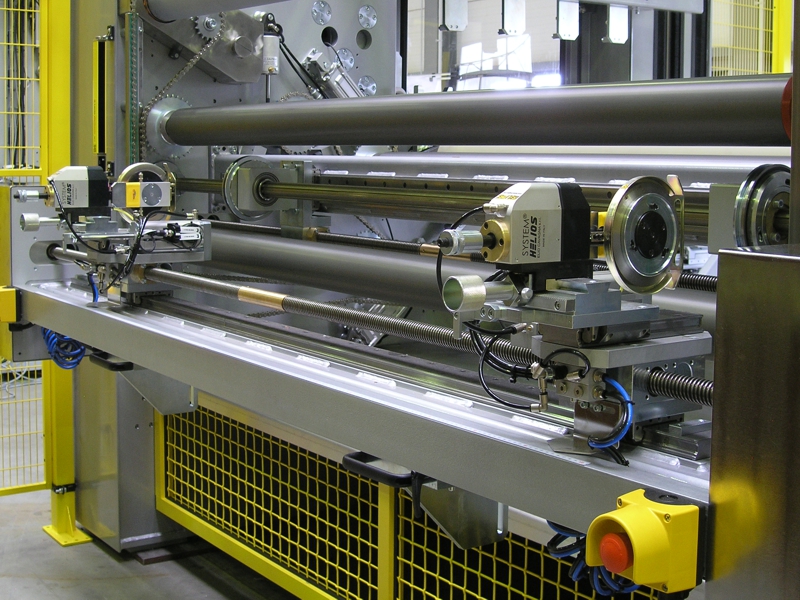

Kontaktwickler SW-1500 E - Längsschnitt
Längsschneideinrichtung


Kontaktwickler SW-1500 E- Rollenwechsel
Rollenwechseleinrichtung

Maschinenprospekt zum Download


Prospekt Umfangswickler SW
Automatische Umfangswickler SW
PDF (792 KB)
